Tipos de Descargas Parciales en Máquinas Eléctricas Rotantes

Introducción

Los Sistemas de Aislación Estatóricos (SAE) de las Máquinas Eléctricas Rotantes (MER), se encuentran sometidos a diferentes agentes de degradación de origen: Térmico, Eléctrico, Ambiental y Mecánico (TEAM), los cuales pueden ser de acción temporal o permanente. Estos agentes están presentes desde el primer día de funcionamiento de los motores/generadores y se combinan entre sí acelerando el proceso de degradación y disminuyendo las propiedades dieléctricas del sistema de aislación de los activos.

Las Descargas Parciales (DP) se manifiestan en primer momento como una degradación incipiente del SAE, para pasar en etapas más avanzadas, a tener un efecto sinérgico en el proceso de degradación. De esta manera la determinación del tipo de DP, su magnitud y la evolución de éstas a lo largo del tiempo, ha demostrado ser una efectiva herramienta para el diagnóstico de condición de los SAE de MER.

Sin embargo, para un diagnóstico integral de la máquina es necesario complementar el análisis de DP con la realización de otros ensayos (resistencia de aislación, índice de polarización, factor de disipación, TipUp, entre otros) y verificaciones además de una inspección visual detallada del activo y sus subsitemas.

Ensayo de descargas parciales

El ensayo de DP como herramienta de diagnóstico de SAE de MER ha sido perfeccionado por más de 40 años, lográndose un avance significativo con la implementación de herramientas digitales para el post procesamiento de las señales relevadas.

El estándar IEEE 1434 [1] define:

“Una DP es una descarga eléctrica que sólo en forma parcial se establece a través del sistema de aislación. Se origina debido a la ionización gaseosa transitoria que ocurre en un sistema de aislación donde la concentración de campo eléctrico excede a la rigidez dieléctrica del medio, produciendo la ionización y descarga parcial consecuente”.



Por otro lado, una DP es un flujo transitorio de iones y electrones que viene acompañado de manifestaciones físicas como pulsos eléctricos y de radio frecuencia (RF), emisión acústica, luz visible y reacciones químicas del medio aislante, particularmente, producción de ozono en el caso de que el medio sea aire. De esta manera, existen varios métodos de detección, medición y análisis de las DP.

En este documento se describirán particularmente los diferentes tipos de DP que pueden presentarse en los SAE de MER de Corriente Alterna (CA) con tensiones nominales superiores a 3,3 kV.

Tipos de DP

En la mayoría de los equipamientos de Media y Alta Tensión y en las MER en particular, existen numerosas potenciales fuentes de DP [2][3]. El diseño, los materiales aislantes empleados, los métodos de fabricación, las condiciones de operación y las prácticas de mantenimiento, pueden afectar de manera significativa la cantidad, ubicación, característica y evolución de las DP.

DP internas

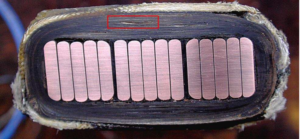

Una de las fuentes más comunes de DP en los sistemas de aislación estatórico son las DP internas, las cuales se producen en pequeñas oclusiones gaseosas (vacuolas) internas al sistema de aislación. En la sección de bobina de la Figura 1 se observan oclusiones gaseosas que luego serán los lugares donde se producirá la ionización localizada que derivarán en DP internas. Este tipo de DP está presente en las máquinas desde el primer día de funcionamiento y la acompañará toda su vida útil hasta sus últimos días de operación. De esta manera, la acción degradante de este tipo de descargas es constante y su presencia puede considerarse “normal”, aunque debe diferenciarse de otro tipo de descargas internas, como son las provocadas por procesos de delaminación interna, las cuales se tratan a continuación.

DP por delaminación interna

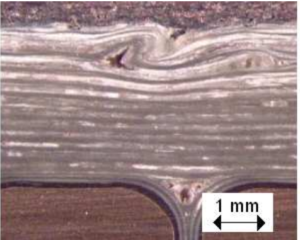

Existen dos tipos de delaminación, aquellas que se dan internamente entre capas de material aislante y las que se producen en la interface aislante-conductor. Las primeras pueden originarse como consecuencia de un proceso de prensado y/o curado deficiente de las resinas o por estrés mecánico y/o térmico, en la Figura 2 se muestra un ejemplo de este tipo de delaminación [4]. La segunda forma de delaminación se produce cuando el encintado aislante se separa de la superficie de las pletinas de cobre que conforman el conductor eléctrico de las barras o bobinas, en este caso su origen se asocia al ciclado térmico. En ambos tipos de delaminación se produce una reducción en la conductividad térmica, debido a la presencia de espacios de aire, y por lo tanto podrían conducir a un envejecimiento localizado acelerado. De esta manera, este tipo de DP debe ser evaluada cuidadosamente, y se deberá realizar un estrecho seguimiento de su evolución.

DP de ranura

Existen dos tipos de DP que se producen en la zona de ranuras, una originada por gradiente de campo eléctrico y la otra de origen magnético producidas por corrientes superficiales de circulación axial. En el primer caso, las DP de ranura se producen como consecuencia de interrupciones del recubrimiento semiconductor de las barras o bobinas en el tramo recto en la zona de ranuras. Estas interrupciones pueden tener origen en el mismo proceso de fabricación, por deficiencias en la calidad del material semiconductor empleado, inadecuado valor de resistividad superficial y abrasión mecánica por vibraciones del bobinado como consecuencia del aflojamiento de cuñas.

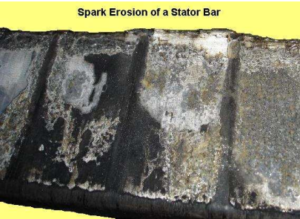

El segundo tipo de DP, también conocidas como descargas de ranura de alta energía, se originan debido a la combinación de circulación axial de corrientes superficiales (las cuales son inducidas por el campo magnético variable del núcleo estatórico) y a la vibración de barras o bobinas en las ranuras como consecuencia de deficiencias en el ajuste de cuñas de cierre de ranuras. El movimiento de las barras en las ranuras provoca la interrupción en la circulación de dichas corrientes, lo que produce arcos eléctricos que derivan en degradación del recubrimiento superficial del sistema de aislación. En la Figura 3 [2] se observa un ejemplo de la degradación producida por las DP de ranura de alta energía, también conocidas como vibration sparking.

Se advierte que las descargas de ranura que implican interrupción del recubrimiento semiconductor en combinación con elevados gradientes de campo eléctrico, se producen en las barras o bobinas cercanas a las salidas de fase, es decir, donde el bobinado tiene el mayor potencial eléctrico. Por su parte las descargas de origen magnético, debidas a la interrupción de corrientes de circulación axial, pueden ocurrir en cualquier parte del bobinado, inclusive en las barras o bobinas cercanas a las salidas de centro de estrella, donde el potencial eléctrico es casi nulo [1].

En máquinas refrigeradas por aire, la existencia de DP de ranura viene acompañado de producción de ozono, como consecuencia de la ionización del aire.

DP en salidas de ranuras

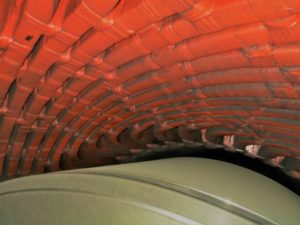

El recubrimiento semiconductor de las barras o bobinas del estator, se extiende normalmente 2 a 3 cm más allá del borde del núcleo estatórico. Seguidamente se realiza un solapamiento de 1 cm con un recubrimiento graduador de potencial cuya función es producir una transición de medios (núcleo – aire) controlada, manteniendo la concentración de campo eléctrico por debajo de la rigidez dieléctrica del aire (. El recubrimiento graduador de potencial, posee una característica particular, relacionada con el hecho de que su resistividad superficial es no lineal (varía con la concentración de campo eléctrico), de tal modo que se presenta con elevada resistencia superficial cuando el campo eléctrico es bajo y baja resistividad superficial cuando el campo eléctrico es alto (en la región de solapamiento) [6]. Cuando se interrumpe el contacto eléctrico entre el recubrimiento semiconductor y el graduador de potencial, se produce una concentración de campo eléctrico localizada que origina descargas parciales, conocidas en la práctica como “corona”. En una rutina de inspección visual se evidencia la actividad de DP de salidas de ranura por la manifestación de una banda circunferencial de polvo blanco a la altura de la transición de los recubrimientos semiconductor y gradiente. En la Figura 4 se observa el efecto de las descargas en la salida de ranuras, por pérdida de contacto eléctrico entre el recubrimiento semiconductor y el de gradiente.

DP en cabezas de bobinas

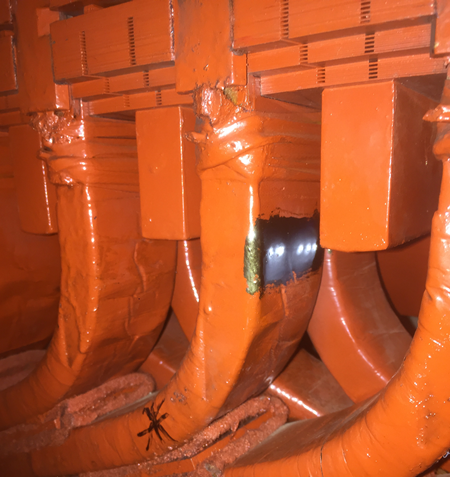

Las DP se pueden producir en las cabezas de bobinas, puentes de conexión y barras colectoras de fase como consecuencia de la contaminación superficial y/o al espaciado insuficiente entre las barras o bobinas consecutivas (consecuencia de un diseño inadecuado de las cabezas de bobinas). De esta manera, las descargas producidas por contaminación superficial son conocidas como tracking y en máquinas de elevada tensión nominal, puede conducir a una rápida falla de aislación.

En máquinas refrigeradas por aire, la contaminación superficial normalmente es una combinación de polvo ambiente, humedad y aceite que se ha filtrado a través de los sellos de cojinetes. Adicionalmente en centrales térmicas la polución ambiental se manifiesta en la superficie del bobinado estatórico a través de depósitos de polvo de carbón (cenizas).
